行业现状

• 人工瓶颈： 手动上下料速度慢、易碎片、易产生人为污染（皮屑、纤维）。

• 精度要求： 晶圆制程进入微(纳)米级，需搭配高精度自动对焦与显微成像。

• 产能需求： 24/7 不间断生产，要求极高的设备利用率（OEE）。

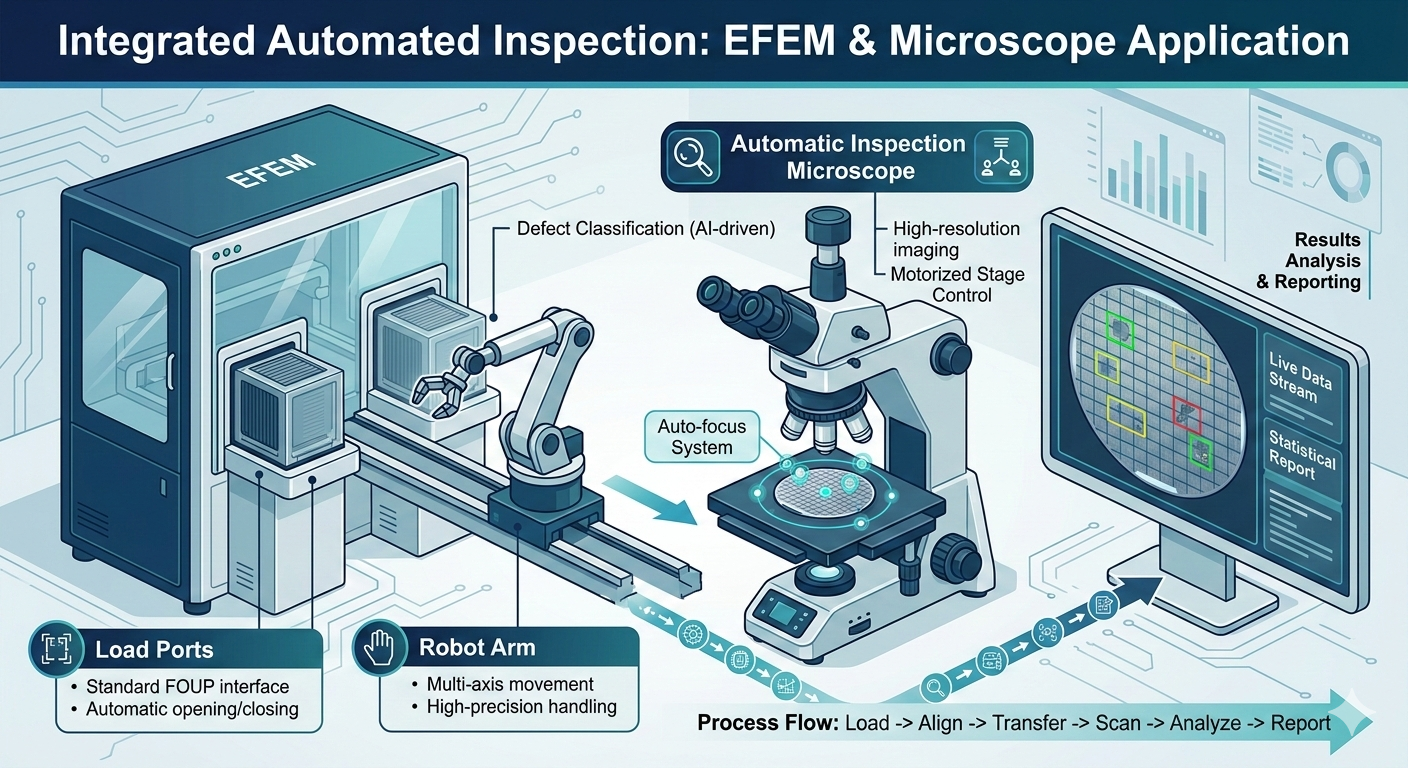

系统构成（核心架构）

1. EFEM 模块 (Equipment Front End Module)

• 晶圆载台 (Load Port)： 兼容 FOUP 或 FOSB，自动开盖。

• 机器人 (Atmospheric Robot)： 高精度机械手臂，带真空吸附或边夹式末端执行器。

• 校准器 (Aligner)： 自动寻找晶圆 Notch 位或Flat，确保放置角度准确。

• 风机过滤单元 (FFU)： 内部维持 Class 100 等级的超净环境。

2. 自动显微镜检测系统

• 高精密载物台： X-Y-Z 三轴联动，重复定位精度达微米级。

• 光学系统： 配置明场、暗场、DIC（微分干涉）及偏光检测模式。

• 自动对焦 (Auto-Focus)： 实时激光对焦或图像对焦。

• AI 缺陷识别： 结合深度学习算法，自动分类缺陷（AOI 功能）。

工作流程说明

自动化循环步骤

 方案优势

• 提高良率： 减少人员接触，显著降低微尘（Particle）污染风险。

• 数据闭环： 检测结果自动上传至 EAP/MES 系统，实现生产过程可追溯性。

• 灵活扩展： 支持 4吋、6寸、8寸、12寸晶圆兼容设计。

• 效率倍增： 相比人工操作，整体检测通量（Throughput）可提升 30% 以上。

典型应用场景

• Wafer 表面缺陷检测： 划痕、颗粒、残留物分析。

• IC 封测： 凸点（Bumping）高度与形貌测量。

• 光掩模（Reticle）检查： 关键尺寸测量与图案完整性核对。

结语

“通过 EFEM 与自动显微镜的深度融合，我们不仅是在升级一台设备，而是在构建一个智能化的检测终端。”
