一、 应用场景：半导体晶圆自动质量检测

在现代半导体制造工艺中，晶圆表面的微观缺陷（如划痕、颗粒污染、电路断裂）直接影响芯片的最终成品率（Yield）。

• 痛点： 传统人工操作显微镜不仅效率低下，且容易因视觉疲劳导致漏检，无法适应 24/7 的高强度工业产线。

• 自动化价值： 本方案通过集成高精度运动控制系统、自动对焦算法与深度学习图像识别，实现晶圆的全自动、非接触式扫描与缺陷分类，大幅提升检测的一致性与速度。

二、 系统设计原理

1. 硬件架构设计（Hardware Architecture）

系统主要由四个核心模块协同工作：

• 光学成像模块： 采用无限远校正光学系统，配备高倍率长工作距离物镜和 2000 万像素以上的工业 CMOS 相机，捕捉微米级的细节。

• 三轴运动控制模块（XYZ Stage）： * XY 轴： 采用直线电机驱动，负责承载晶圆进行平面的“之”字形（Raster Scan）扫描，定位精度需达到±5㎛级。

• Z 轴： 由高分辨率步进电机控制，负责上下升降以寻找最清晰的焦平面。

• 智能照明模块： 采用可程控的 LED 同轴光源或环形光源，支持科勒照明原理（Kohler Illumination），确保视场内光照均匀、无阴影。

•

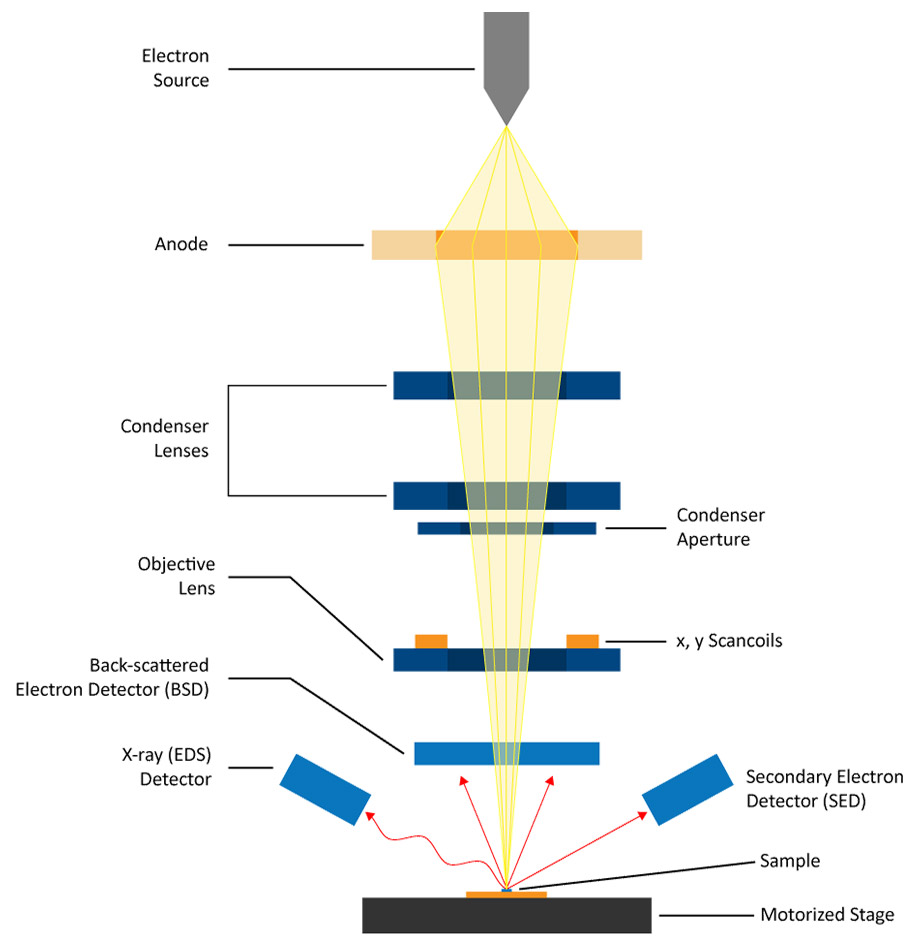

设备意示图

2. 自动化算法逻辑

• 自动对焦原理（Auto-Focus）：

系统实时提取图像的梯度特征，通过计算拉普拉斯方差（Laplacian Variance）来评价清晰度。公式表达为：

当F(z)达到最大值时，即判定为准焦状态。

• 图像拼接与缺陷识别：

由于高倍率下视场（FOV）极小，系统通过 SIFT 算法 进行图像特征点匹配，将数千张局部图片拼接为整片晶圆的全景图。随后，利用 YOLO (You Only Look Once) 深度学习架构对图像进行实时扫描，自动标注缺陷位置。

图片出处：www.nanoscience.com

三、 设计原理框图说明

1. 顶层（输入层）： 工业相机 + 传感器数据。

2. 中间层（控制层）： 工业 PC (运行 C++ / Python 控制程序) è发送指令至 PLC 或运动控制卡。

3. 底层（执行层）： 伺服驱动器è驱动 XYZ 平台移动。

4. 反馈环路： 图像清晰度反馈给 Z 轴，形成闭环自动对焦。

四、 自动化工作流程
